Φ280×1150/Φ890×1100㎜(3架)

Φ280/Φ330/Φ890×1100㎜(2架)

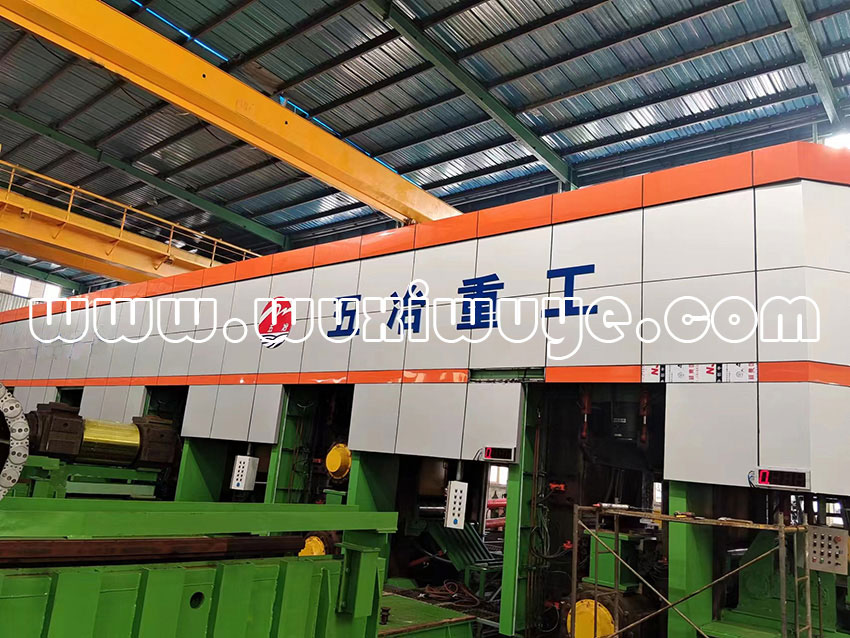

四辊/六辊五机架酸连轧机组(无头酸连轧、双收卷)

1.生产线工艺流程：

【酸洗段】→1#机架入口装置(带测厚)→F1四辊机→测张、测厚→F2四辊机→测张→F3四辊机→测张→F4六辊机→测张→F5六辊机→出料工艺平台（带测厚）→剪前夹送机→动力飞剪机→液压剪→1#转向辊（带导板）→1#收卷机（带助卷器）→1#卸料小车（承料台）→过桥托架（磁力皮带机）→2#转向辊（带导板）→2#收卷机（带助卷器）→2#卸料小车（承料台）→2#步进梁→#2鞍座到2号车间

2.生产钢种:

代表钢号： Q195、Q215、Q235、08Al、16Mn、HSLA

屈服强度：σ0.2≤350Mpa

原料规格:

厚 度：2.0～4.5mm

宽 度：685～1100mm

钢卷内径：Φ762mm

钢卷外径：MaxΦ2000mm～Minφ1000

蕞大卷重：20t

3.成品规格：

总变形量： Max 86% H (五道次轧制)

成品厚度：0.35～4.0mm

成品宽度：685～1100mm

钢卷内径：φ508mm

钢卷外径：Maxφ2000mm～Minφ1000

蕞大卷重：20t

4.机组主要技术参数：

4.1.机型：

F1～F3：Φ280×1150/Φ890×1100mm四辊冷轧机

F4～F5：Φ280×1150/Φ330×1150/Φ890×1100mm六辊冷轧机

5.轧机技术参数：

a)传动方式：工作辊传动

b)压下方式：液压压下

c)蕞大轧制力 ：11000KN

d)蕞大轧制速度 ：600m/min（第五机架出口

e)穿带速度：0.3～0.5m/s

f)酸洗出口速度：Max 150m/min

g)卷取速度：Max 600m/min

h)卷取张力：Max 85KN

6.主要电机功率：

a)主传动电机： r

Z900-400，2240KW，470/900rpm，750V，5台

b)剪前夹送电机pinch device motor：

Z4-250-31，132kw，1000/2000rpm，440V，1台

c)飞剪电机flying shear motor：

ZFQZ-250-11，110kw，980rpm，440V，1台

d)卷取电机coiler motor：

Z710-4B，1150kW，400/1200rpm，750V，2台　

e)主机设备直流总容量约：KW

f)辅机设备交流总容量约：KW
